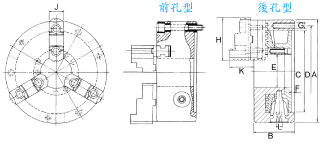

強力型夾頭三爪

POWERFUL 3-JAWS SCROLL CHUCK

尺寸表單位/UNIT:mm
品目寸法
型式
A B C D E F G H J K L 重量
kg
最高轉速
r.p.m.
外徑把握範圍 內徑把握範圍
SK-6 167 65 130 147 45 5 3-M10 68 26 39 10 9 2000 Ø8-160 Ø55-150
SK-7 192 76 155 172 58 5 3-M10 82 28 43 11 13.8 2000 Ø8-180 Ø62-170
SK-8 202 76 160 176 58 5 3-M10 82 28 43 11 15.5 2000 Ø8-180 Ø62-170
SK-9 232 84 190 210 70 6 3-M12 94 32 50 12 22 2000 Ø11-220 Ø70-210
SK-10 272 86 230 250 89 6 3-M12 94 32 50 12 29.7 1800 Ø12-260 Ø80-250
SK-12 310 96 260 285 105 7 3-M12 118 40 56 14 43.5 1800 Ø15-300 Ø90-290
SK-16 405 122 345 375 145 8.5 6-M14 150 45 75.5 15 98 1500 Ø30-400 Ø110-380

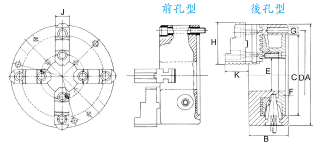

強力型夾頭四爪

POWERFUL 4-JAWS SCROLL CHUCK

尺寸表單位/UNIT:mm
品目寸法
型式
A B C D E F G H J K L 重量
kg
最高轉速
r.p.m.
外徑把握範圍 內徑把握範圍
PSK-7 192 76 155 172 58 5 3-M10 82 28 43 11 14.1 2000 Ø8-180 Ø62-170
PSK-9 232 84 190 210 70 6 3-M12 94 32 50 12 22.2 2000 Ø11-220 Ø72-210
PSK-12 310 96 260 285 105 7 3-M12 118 40 56 14 43 1800 Ø15-300 Ø90-290
PSK-16 405 122 345 375 145 8.5 6-M14 150 45 75.5 15 95 1500 Ø30-400 Ø110-380

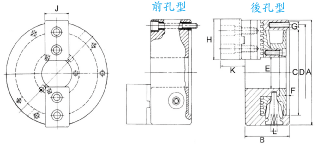

強力型夾頭二爪

POWERFUL 2-JAWS SCROLL CHUCK

尺寸表單位/UNIT:mm
品目寸法
型式
A B C D E F G H J K L 重量
kg
最高轉速
r.p.m.
外徑把握範圍 內徑把握範圍
TSK-7 192 83 155 172 55 5 3-M10 76 46 45 11 16 2000 Ø10-180 Ø70-170
TSK-9 232 84 190 210 70 6 3-M12 92 50 50 12 23 1500 Ø12-220 Ø80-210
