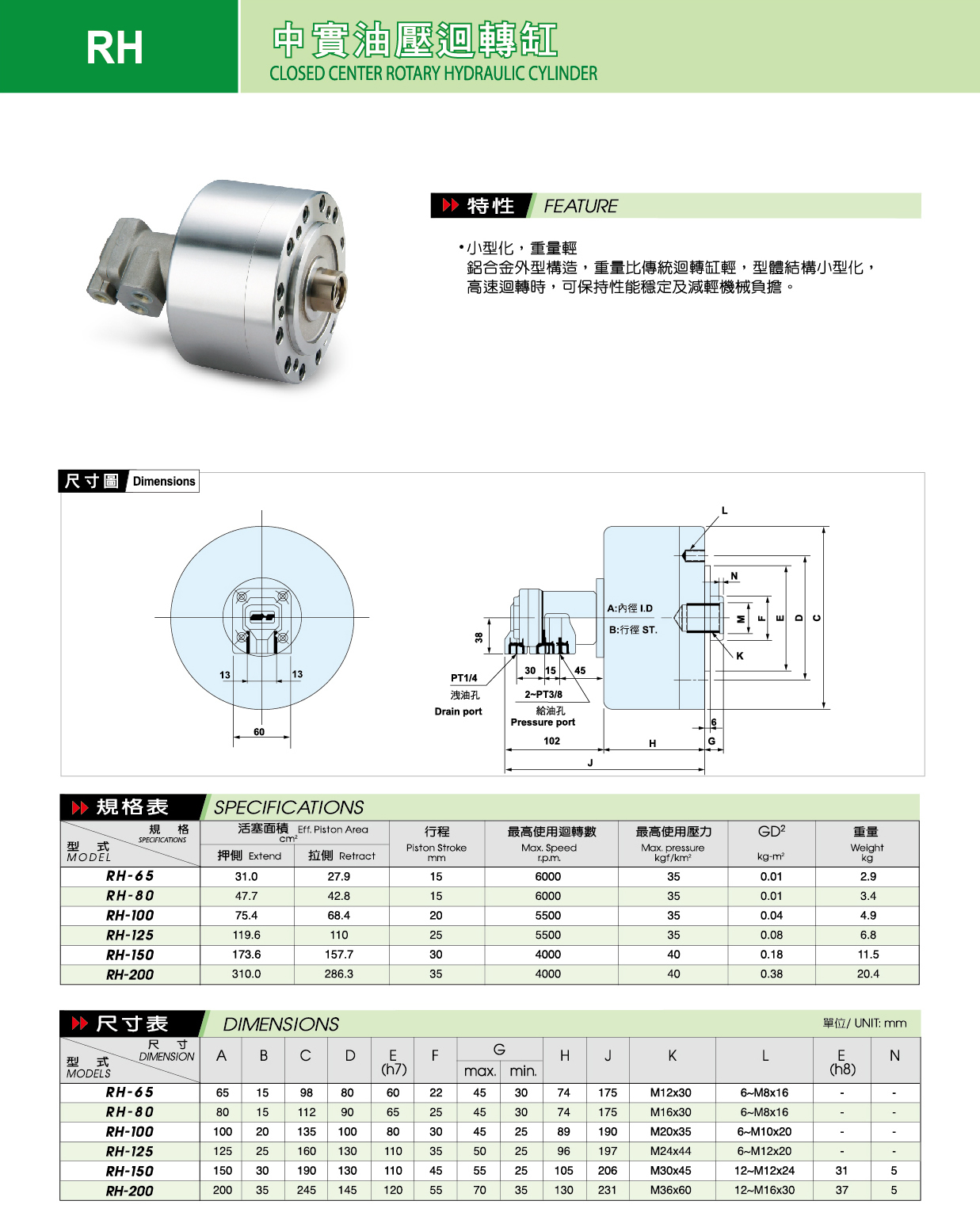

中實油壓迴轉缸
CLOSED CENTER ROTARY HYDRAULIC CYLINDER
特性
- 小型化，重量輕/鋁合金外型構造，重量比傳統迴傳缸輕，型體結構小型化，高速迴轉時，可保持性能穩定及減輕機械負擔。
| 品目寸法 型式 |
活塞面積 推側 mm |
活塞面積 拉側 mm |
行程 mm |
最高使用迴轉數 r.p.m. |
最高使用壓力 kgf/km2 |
GD2 kg-m2 |
重量 kg |
|---|---|---|---|---|---|---|---|
| RH-65 | 31 | 27.9 | 15 | 6000 | 35 | 0.01 | 2.9 |
| RH-80 | 47.7 | 42.8 | 15 | 6000 | 35 | 0.01 | 3.4 |
| RH-100 | 75.4 | 68.4 | 20 | 5500 | 35 | 0.04 | 4.9 |
| RH-125 | 119.6 | 110 | 25 | 5500 | 35 | 0.08 | 6.8 |
| RH-150 | 173.6 | 157.7 | 30 | 4000 | 40 | 0.18 | 11.5 |
| RH-200 | 310 | 286.3 | 35 | 4000 | 40 | 0.38 | 20.4 |
| 品目寸法 型式 |
A | B | C | D | E(h7) | F | G |
G min |
H | J | K | L | E(h8) | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RH-65 | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12*30 | 6-M8*16 | - | - |
| RH-80 | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16*30 | 6-M8*16 | - | - |
| RH-100 | 100 | 20 | 135 | 100 | 80 | 30 | 45 | 25 | 89 | 190 | M20*35 | 6-M10*20 | - | - |
| RH-125 | 125 | 25 | 160 | 130 | 110 | 35 | 50 | 25 | 96 | 197 | M24*44 | 6-M12*20 | - | - |
| RH-150 | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30*45 | 12-M12*24 | 31 | 5 |
| RH-200 | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36*60 | 12-M16*30 | 37 | 5 |
