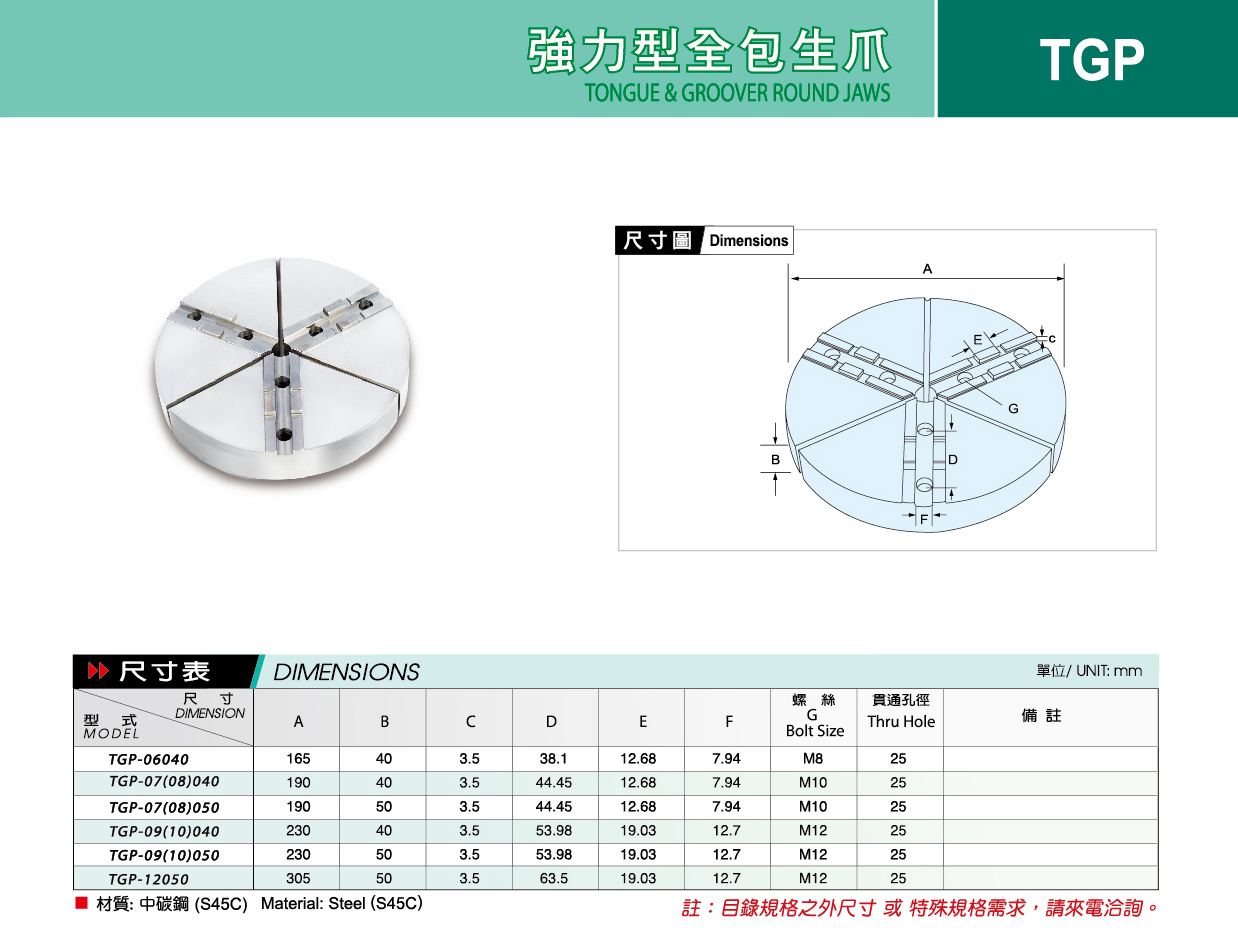

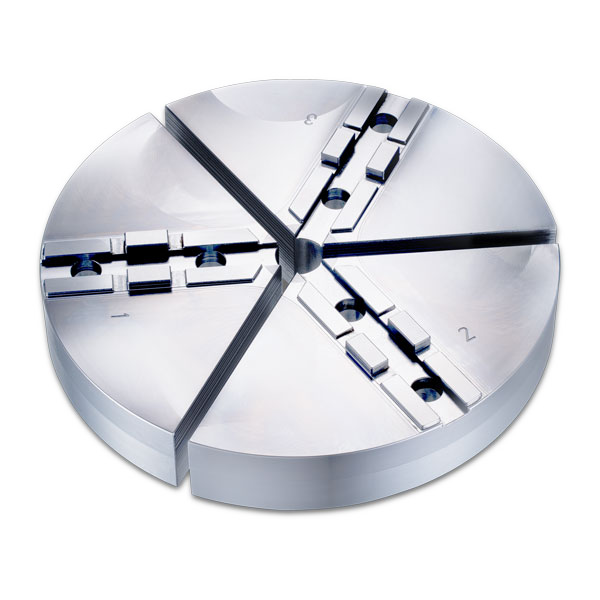

強力生爪-全包型
Tongue & Groove Round Jaws

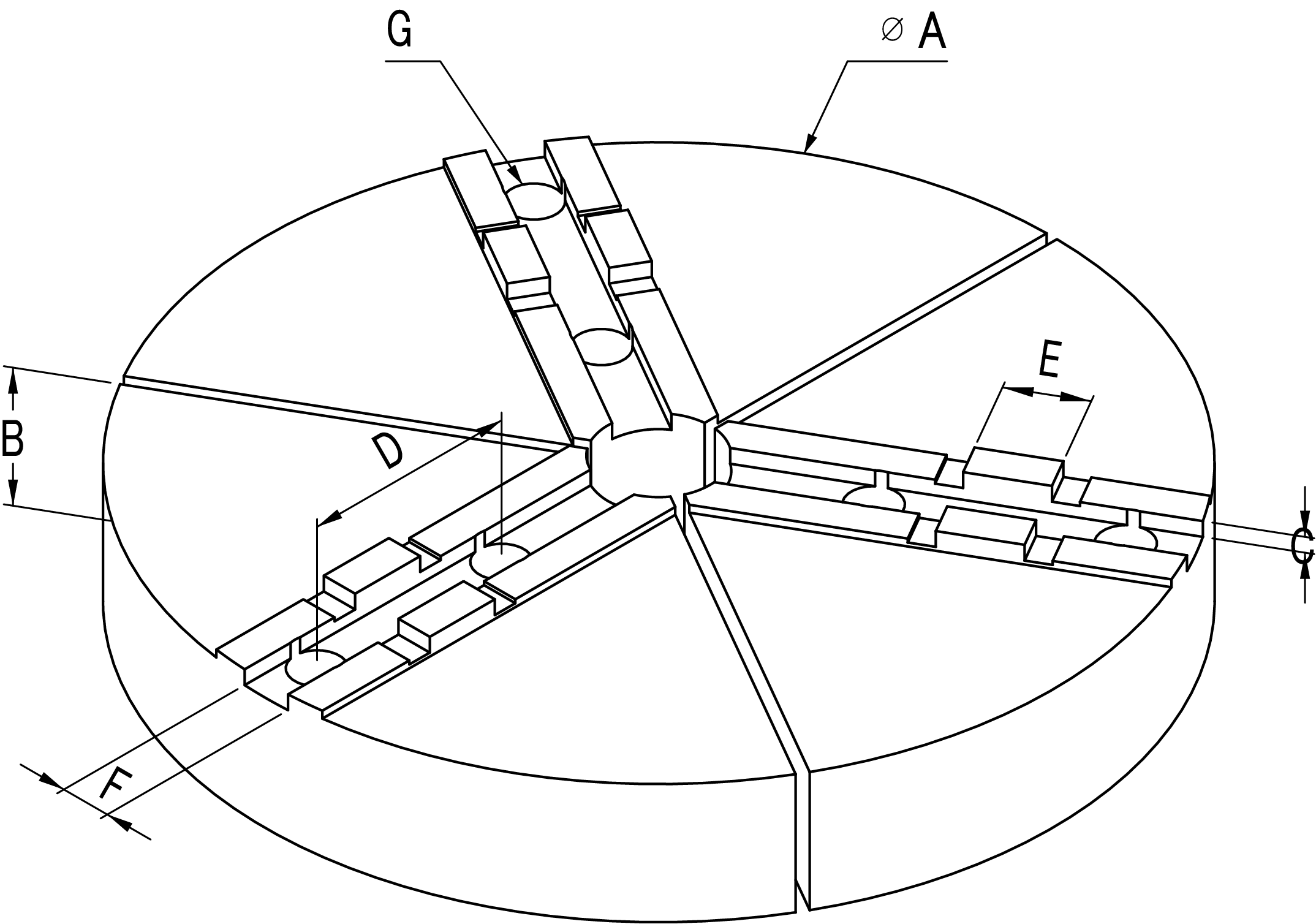

尺寸圖 Drawing
尺寸表 Dimensions
單位/UNIT: mm
| 型式 | 強力型 手動夾頭 | A | B | C | D | E | F | G 螺絲 |
備註 |
|---|---|---|---|---|---|---|---|---|---|
| TGP-06040 | 06 | 165 | 40 | 3.5 | 38.1 | 12.68 | 7.94 | M8 | |
| TGP-07(08)040 | 07(08) | 190 | 40 | 3.5 | 44.45 | 12.68 | 7.94 | M10 | |
| TGP-07(08)050 | 07(08) | 190 | 50 | 3.5 | 44.45 | 12.68 | 7.94 | M10 | |
| TGP-09(10)040 | 09(10) | 230 | 40 | 3.5 | 53.98 | 19.03 | 12.7 | M12 | |
| TGP-09(10)050 | 09(10) | 230 | 50 | 3.5 | 53.98 | 19.03 | 12.7 | M12 | |
| TGP-12050 | 12 | 305 | 50 | 3.5 | 63.5 | 19.03 | 12.7 | M12 |
■ 材質: 中碳鋼
