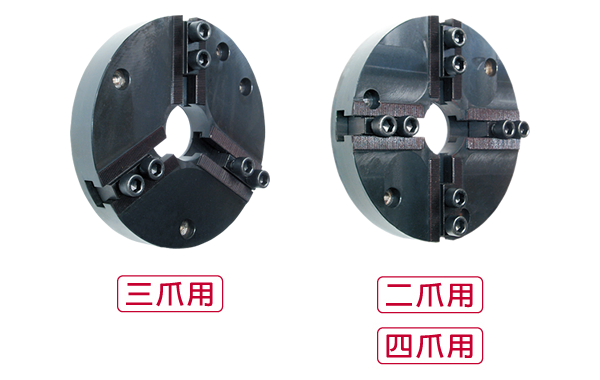

油壓生爪 車型盤
JAWS DESIGN DISC

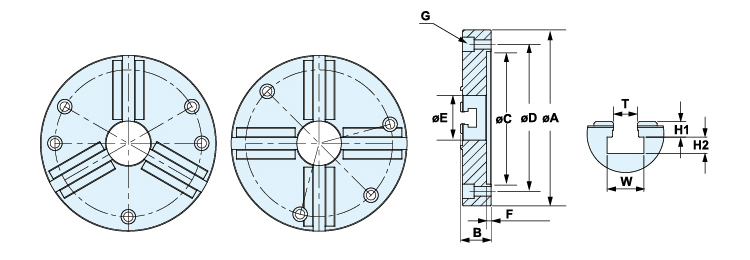

尺寸圖 Drawing
尺寸表 Dimensions
單位/UNIT: mm
| 型式 | A | B | C | D | E | F | G | T | H1 | H2 | W | 重量 kg |
適用生爪 (軟爪) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JD-05 | 135 | 30 | 100 | 115 | 26 | 5 | M8 * 30 | 10 | 7 | 6.5 | 15.5 | 2.5 | 04" , 05" (T型快 選配) |
| JD-08 | 210 | 36 | 155 | 172 | 45 | 5.5 | M10 * 35 | 14 | 9 | 9.5 | 21.5 | 7.5 | 06" , 08" , 10" (T型快 選配) |
| JD-10 | 254 | 36 | 190 | 210 | 52 | 6 | M12 * 35 | 16 | 10 | 9.5 | 23.5 | 11.5 | 08" , 10" , 12" (T型快 選配) |
■ 材質: 中碳鋼
