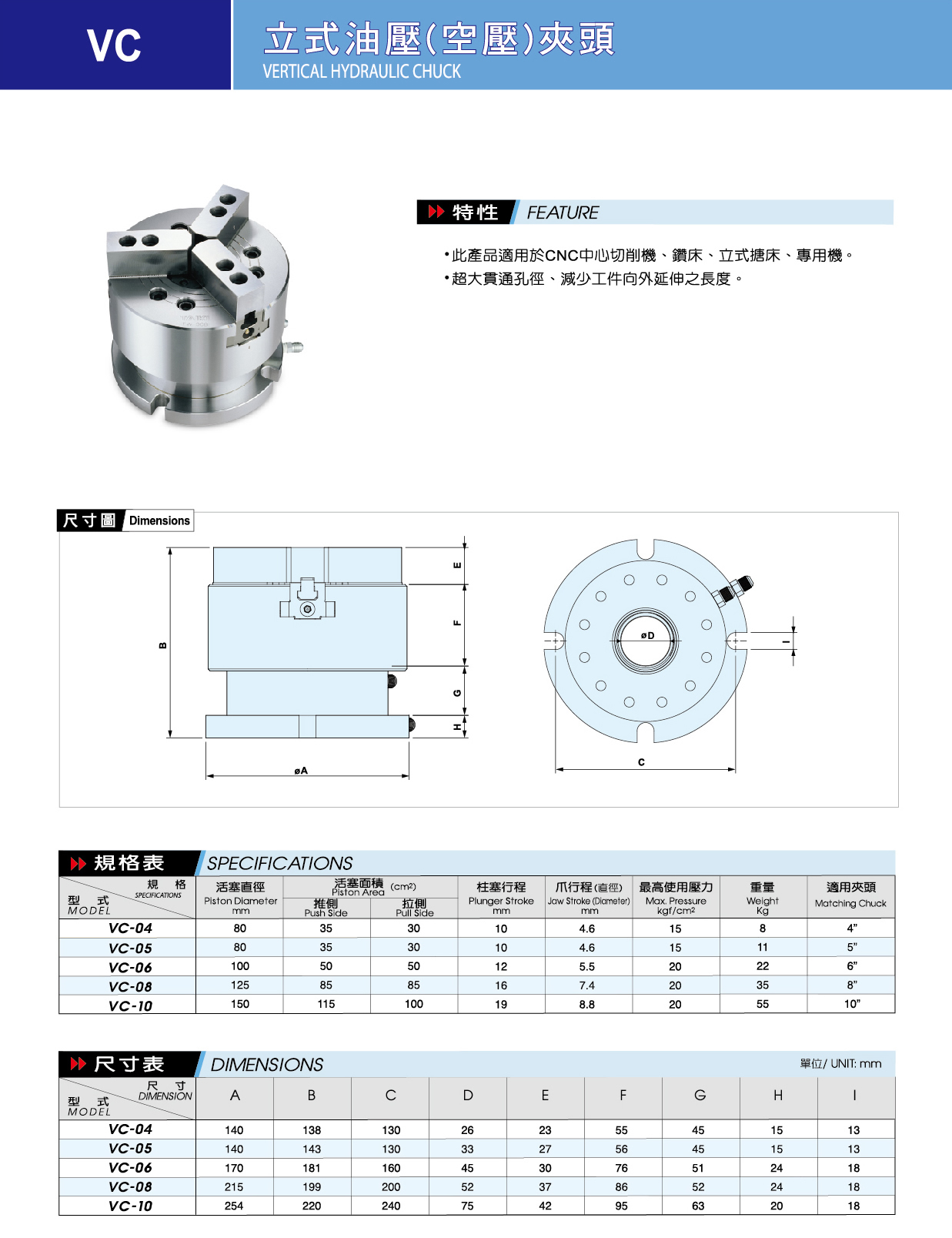

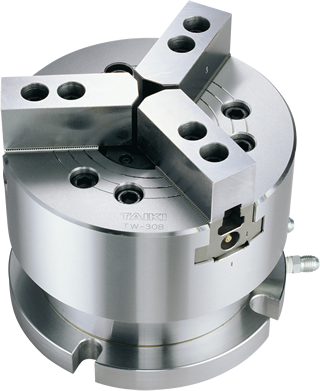

立式油壓夾頭
VERTICAL HYDRAULIC CHUCK
特性
- 此產品適用於CNC中心切削機、鑽床、立式搪床、專用機。
- 超大貫通孔徑、減少工件向外延伸之長度。
| 型式 / 技術規格 | 活塞直徑 mm |
活塞面積 推側 cm2 |
活塞面積 拉側 cm2 |
柱塞行程 mm |
爪行程 (直徑) mm |
最高使用壓力 kgf/cm2 |
重量 kg |
適用夾頭 |
|---|---|---|---|---|---|---|---|---|
| VC-04 | 75 | 66 | 57.9 | 10 | 4.6 | 15 | 11 | 04" |
| VC-05 | 75 | 66 | 57.9 | 10 | 4.6 | 15 | 11.2 | 05" |
| VC-06 | 100 | 106.9 | 96.5 | 12 | 5.5 | 20 | 21 | 06" |
| VC-08 | 120 | 128.7 | 116.8 | 16 | 7.4 | 20 | 36.7 | 08" |

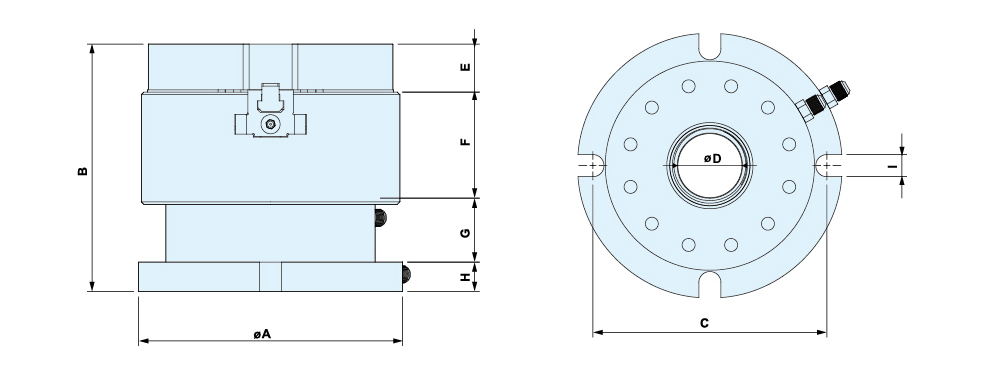

| 型式 / 尺寸 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| VC-04 | 140 | 137 | 125 | 26 | 23 | 55 | 46 | 15 | 13 |
| VC-05 | 140 | 147 | 125 | 33 | 27 | 61 | 46 | 15 | 13 |
| VC-06 | 170 | 181 | 150 | 45 | 30 | 76 | 51 | 24 | 18 |
| VC-08 | 215 | 199 | 190 | 52 | 37 | 86 | 52 | 24 | 18 |
