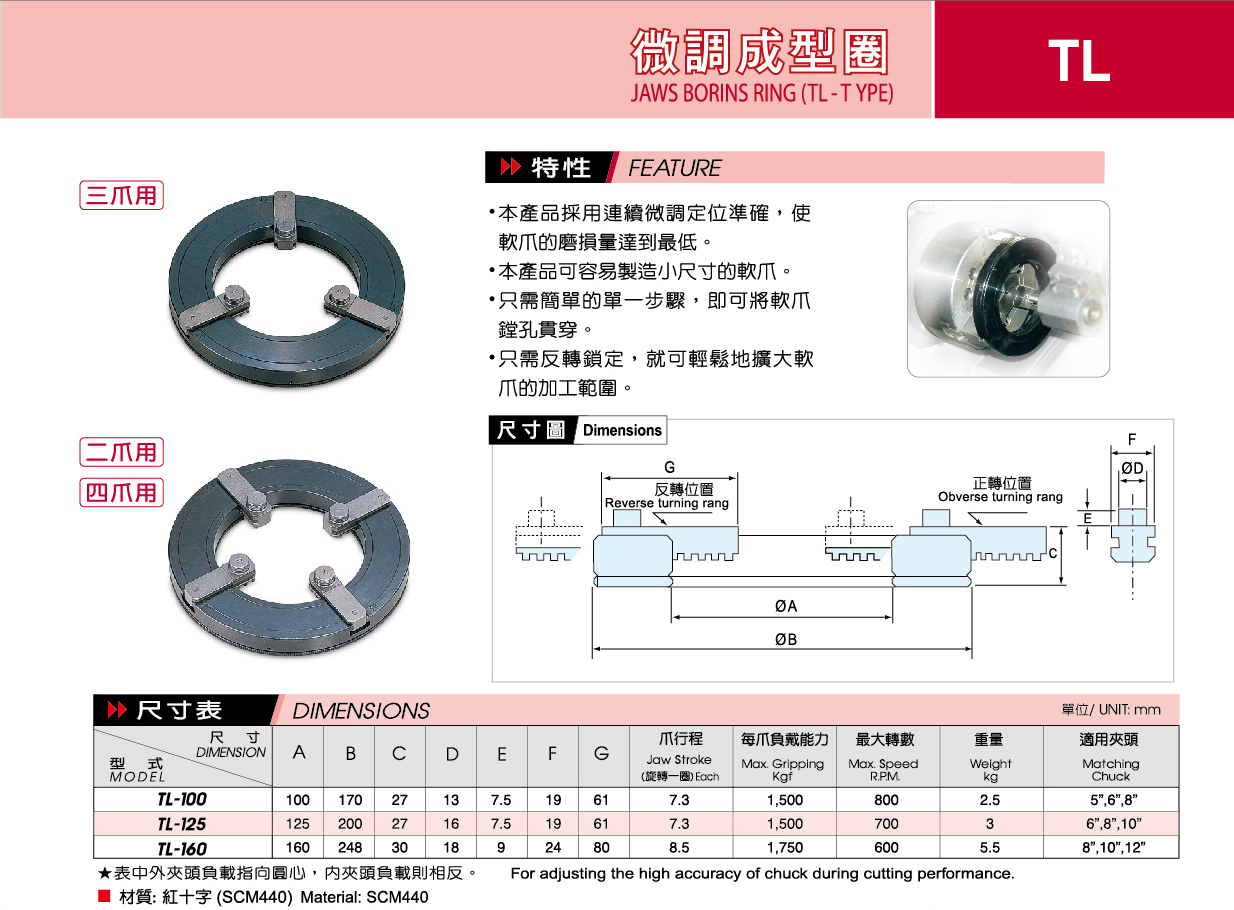

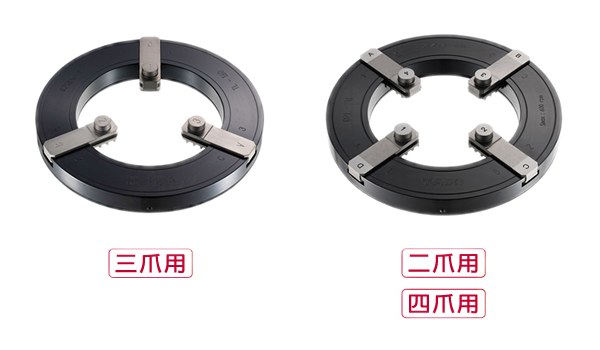

微調成型圈
JAWS BORING RING (TL-TYPE)

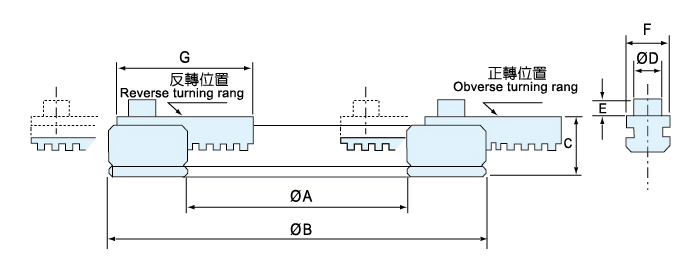

尺寸圖 Drawing
尺寸表 Dimensions
單位/UNIT: mm
| 型式 | A | B | C | D | E | F | G | 爪行程 (旋轉一圈) |
每爪負載能力 kgf |
最大轉數 r.p.m. |
重量 kg |
適用夾頭 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TL-100 | 100 | 170 | 27 | 13 | 7.5 | 19 | 61 | 7.3 | 1500 | 800 | 2.5 | 05" , 06" , 08" |
| TL-125 | 125 | 200 | 27 | 16 | 7.5 | 19 | 61 | 7.3 | 1500 | 700 | 3 | 06" , 08" , 10" |
| TL-160 | 160 | 248 | 30 | 18 | 9 | 24 | 80 | 8.5 | 1750 | 600 | 5.5 | 08" , 10" , 12" |
使用注意事項
請勿在安全門未關閉時執行作業。
調降主軸轉速，
請勿超過規範速度。
調低夾頭壓力，
最高 max. 8 kg/cm2。

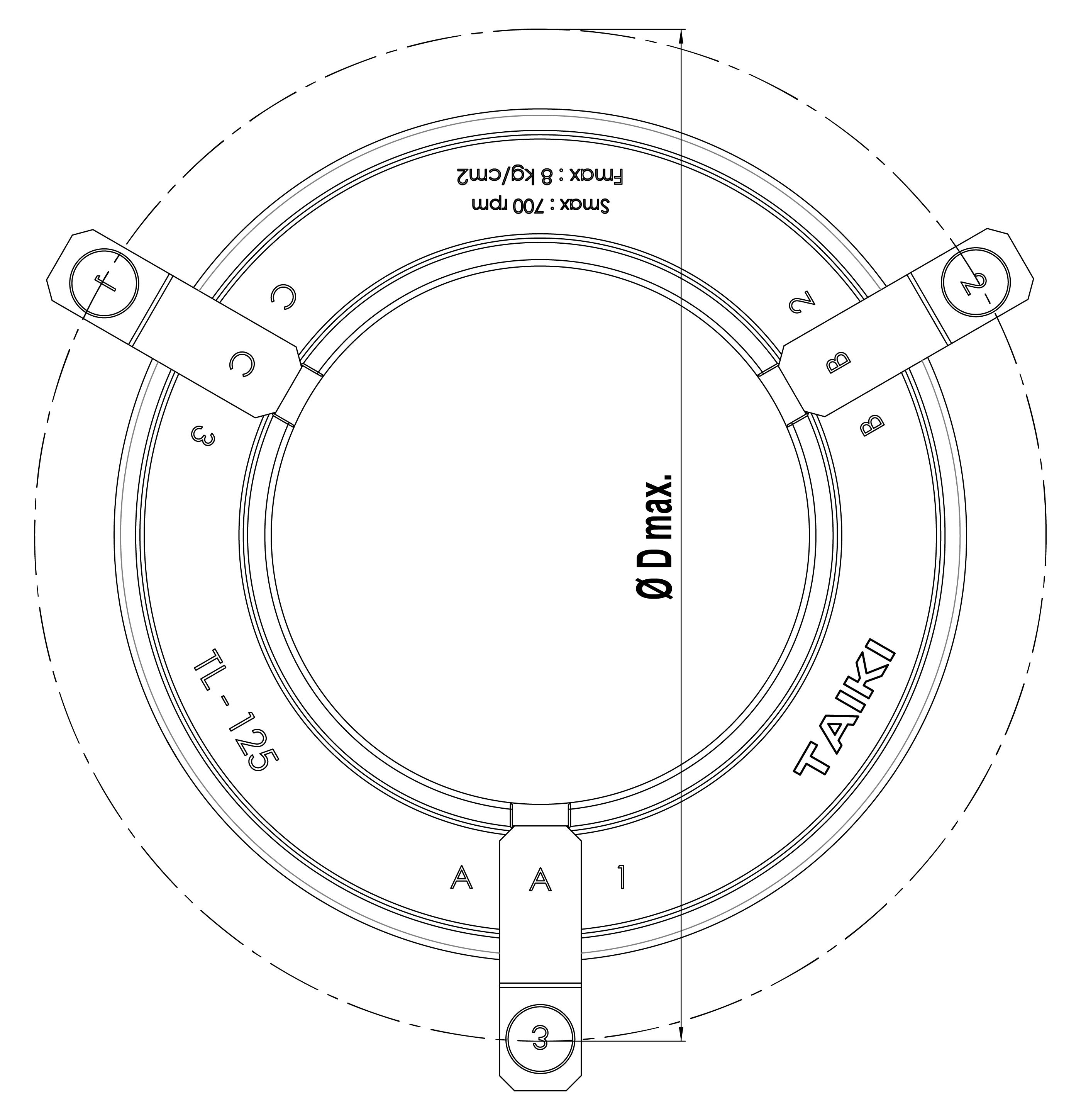

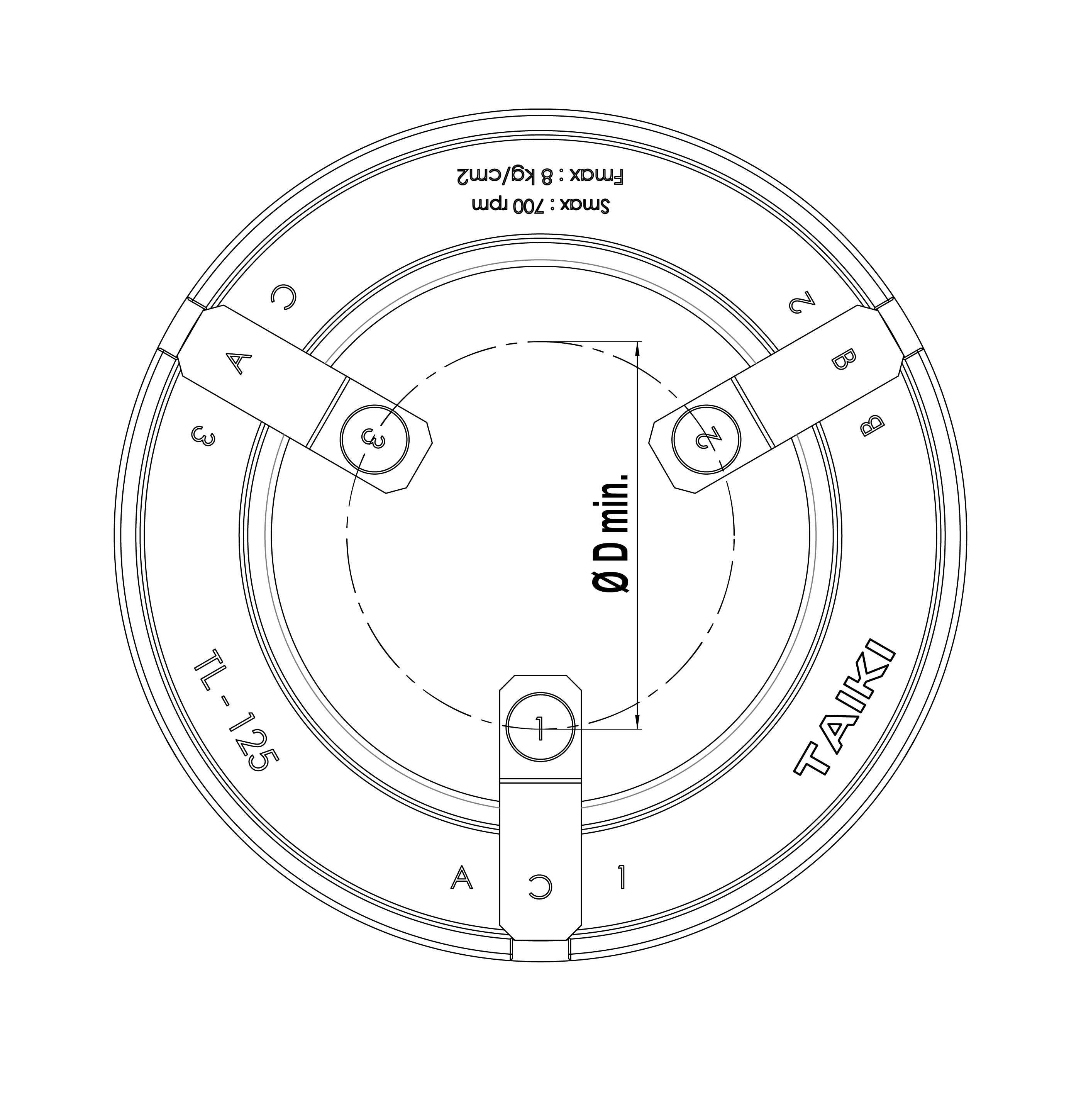

安全使用範圍
尺寸表 Dimensions
單位/UNIT: mm
| 型式 | D min. 最小範圍 |
D max. 最大範圍 |
備註 |
|---|---|---|---|
| TL-100 | 60 | 210 | |
| TL-125 | 90 | 235 | |
| TL-160 | 105 | 305 |
主爪 正向安裝
主爪依 1 2 3 順序，
安裝於對應溝槽，旋轉牙盤帶入。
主爪 反向安裝
主爪依 A B C 順序，
安裝於對應溝槽，旋轉牙盤帶入。

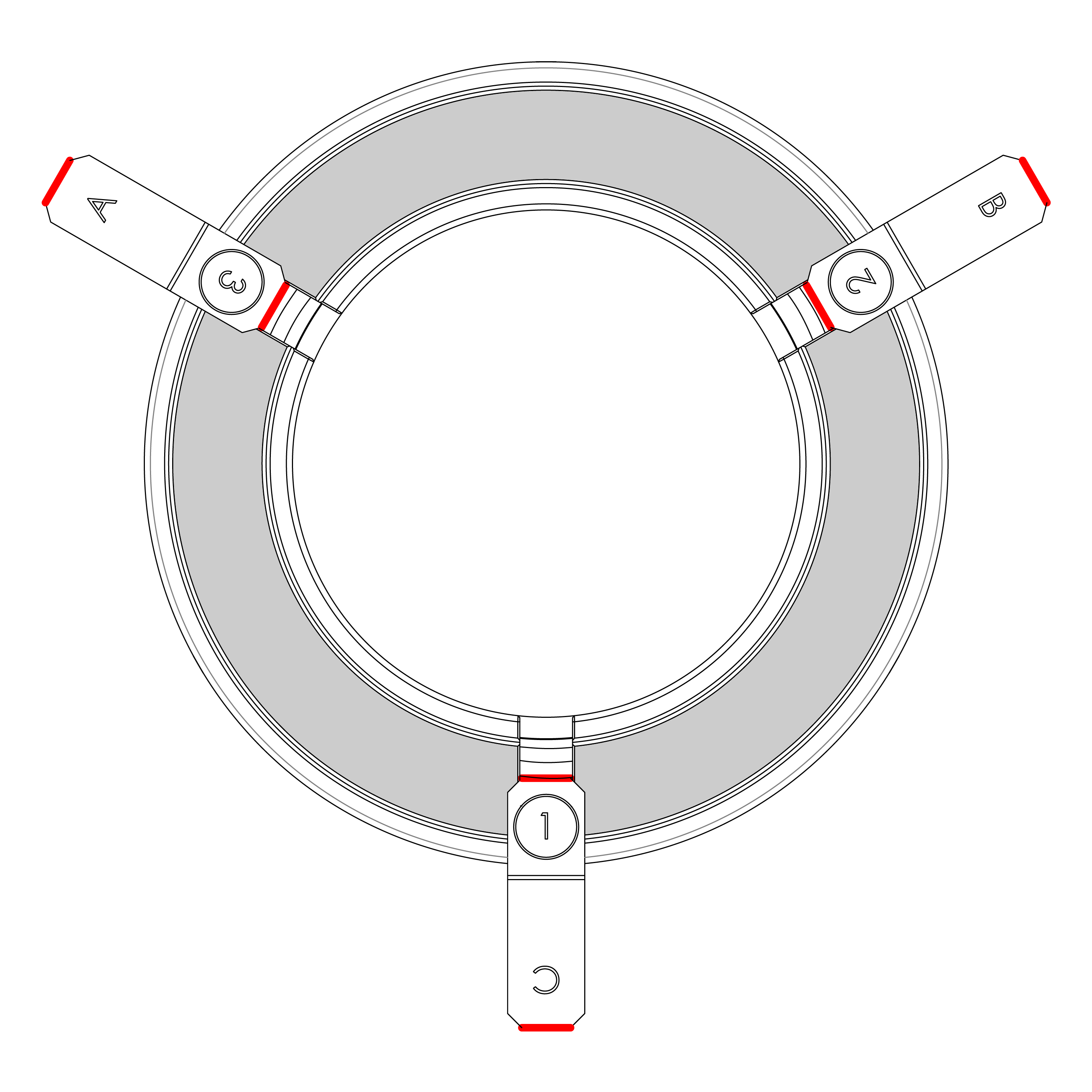

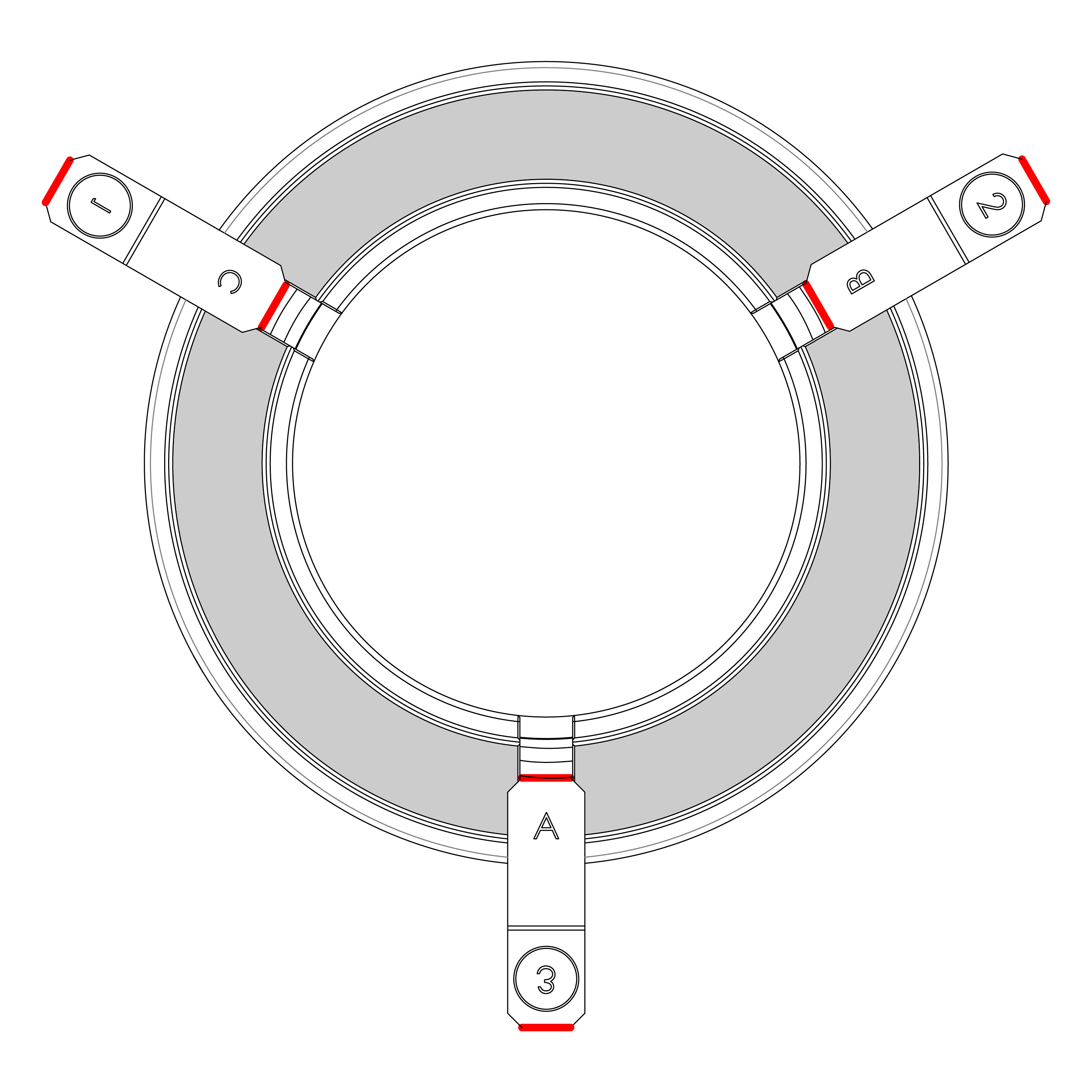

注意 主爪 位置
使用 微調成型圈 時，應避免 主爪兩端 置於灰色區域內。
主爪 與 牙盤 咬合不足，影響工作安全。
使用方法
1

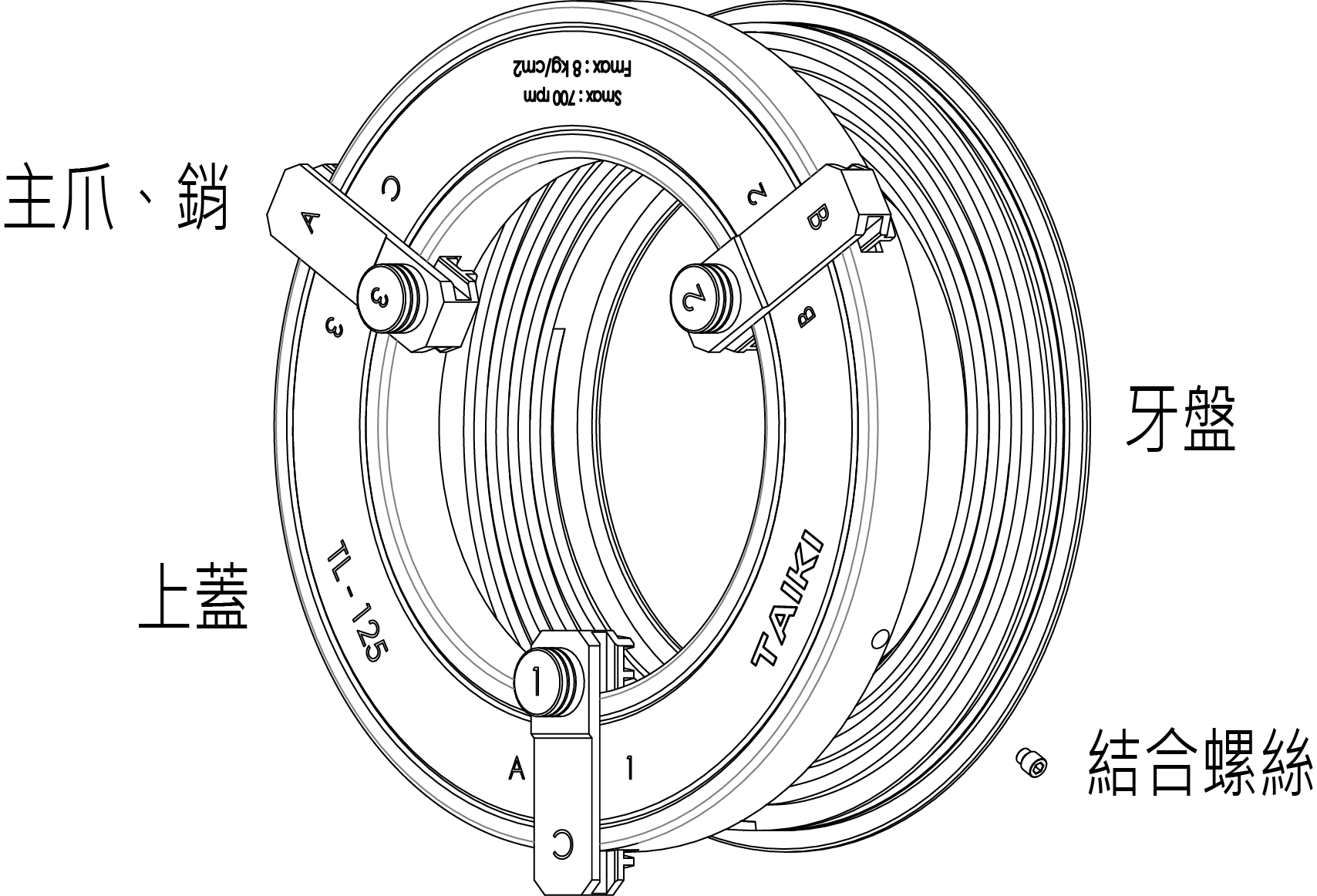

微調成型圈，各部件名稱。
2
a. 操作切換閥把夾頭底爪打開到最大。
b. 安裝軟爪於適當位置。
3
a. 旋轉成型圈牙盤，調整主爪銷位置，放入生爪螺絲孔內。
b. 轉動牙盤，微調夾持點。
c. 夾持時，檢查夾頭底爪是否位於行程中點附近。
4
a. 保持成型圈被夾持的狀態下，成型工件物的夾持尺寸ød。
b. ød必須與工件夾持部分的直徑相同(h7)，而且表面粗糙度小於6S。
5
試作切削，而後檢視加工精度。
