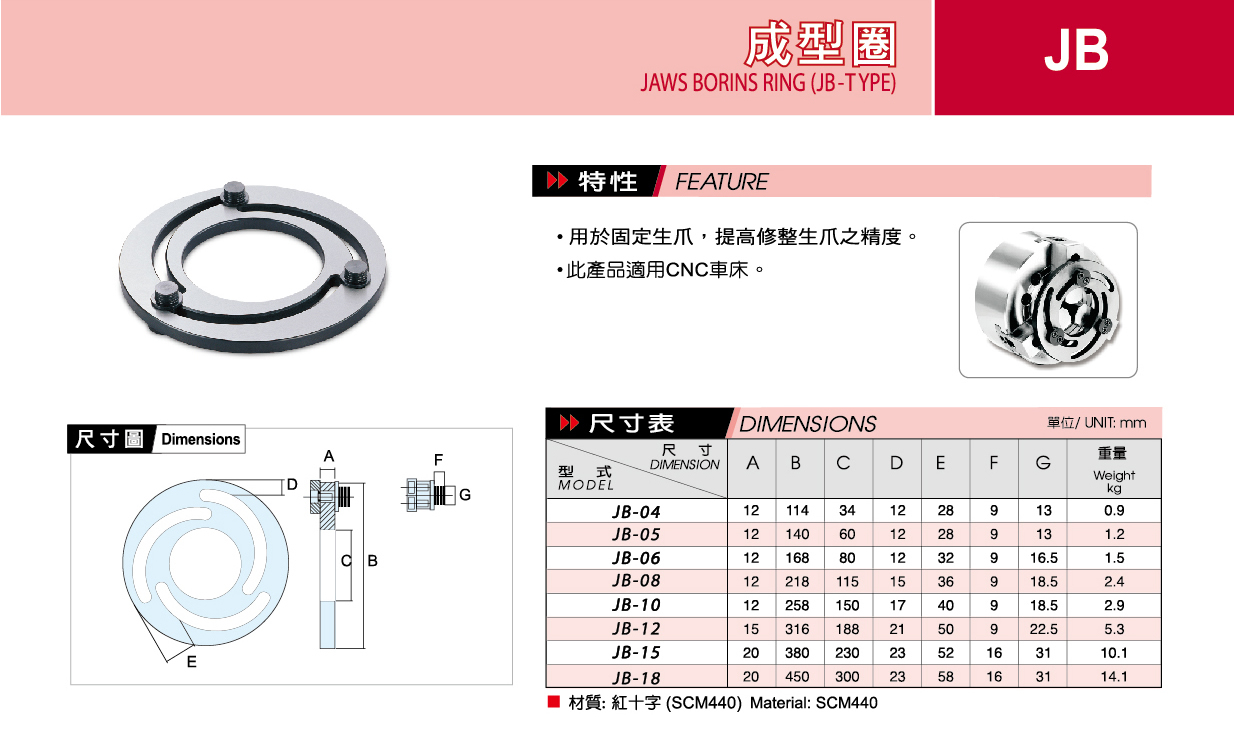

成型圈

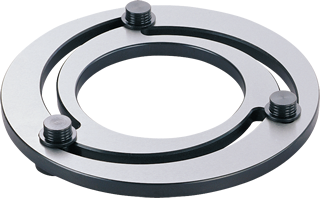

JAWS BORING RING (JB-TYPE)

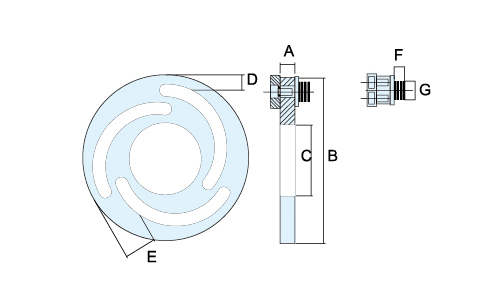

尺寸圖 Drawing
規格表 Specifications
單位/UNIT: mm
| 型式 | A | B | C | D | E | F | G | 重量 kg |
|---|---|---|---|---|---|---|---|---|
| JB-05 | 12 | 140 | 60 | 12 | 28 | 9 | 13.5 | 1.2 |
| JB-06 | 12 | 168 | 80 | 12 | 32 | 9 | 16.5 | 1.5 |
| JB-08 | 12 | 218 | 115 | 15 | 36 | 9 | 18.5 | 2.4 |
| JB-10 | 12 | 258 | 150 | 17 | 40 | 9 | 18.5 | 2.9 |
| JB-12 | 15 | 316 | 188 | 21 | 50 | 9 | 22.5 | 5.3 |
| JB-15 | 20 | 380 | 230 | 23 | 52 | 16 | 31 | 10.1 |
| JB-18 | 20 | 450 | 300 | 23 | 58 | 16 | 31 | 14.1 |
■ 材質: 紅十字 (SCM440)
