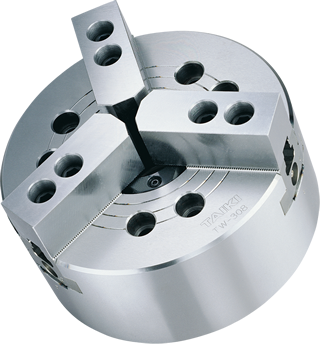

高速中空
油壓夾頭 三爪
HIGH SPEED HOLLOW POWER CHUCK

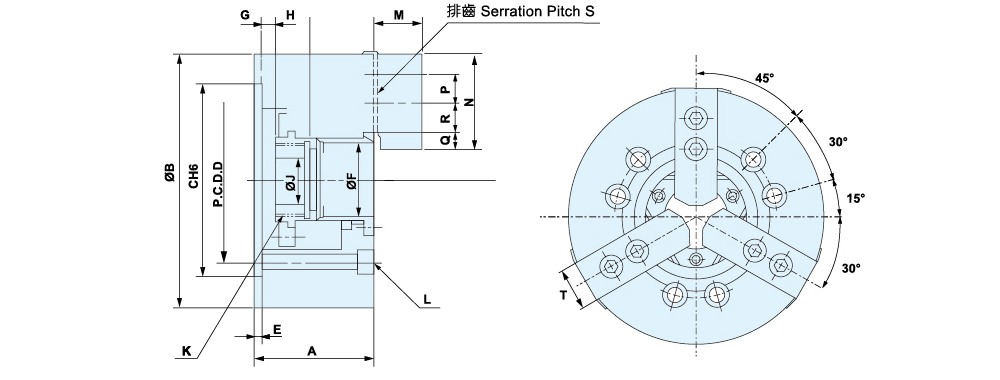

尺寸圖 Drawing
規格表 Specifications
單位/UNIT: mm
| 型式 | 貫通孔徑 | 柱塞行程 | 爪行程 (直徑) |
油壓缸 容許推力 kgf |
最大挾持力 kgf |
最高迴轉數 r.p.m. |
油壓壓力 kgf/cm2 |
重量 kg |
搭配油壓缸 | 夾持範圍 |
|---|---|---|---|---|---|---|---|---|---|---|
| TW-304 | 26 | 10 | 4.6 | 1400 | 2900 | 8000 | 24 | 4 | P-1036 | ø7 ~ ø110 |
| TW-305 | 33 | 10 | 4.6 | 1750 | 3600 | 7000 | 29 | 6.5 | P-1036 | ø10 ~ ø135 |
| TW-306 | 45 | 12 | 5.5 | 2200 | 5800 | 6000 | 28 | 12.5 | P-1246 | ø13 ~ ø169 |
| TW-308 | 52 | 16 | 7.4 | 3400 | 8500 | 5000 | 26 | 21.5 | P-1552 | ø13 ~ ø210 |
| TW-310 | 75 | 19 | 8.8 | 4300 | 11000 | 4200 | 27 | 33.5 | P-1875 | ø30 ~ ø254 |
| TW-312 | 91 | 23 | 10.6 | 5500 | 14400 | 3300 | 27 | 55 | P-2091 | ø35 ~ ø304 |
尺寸表 Dimensions
單位/UNIT: mm
| 型式 | A | B | C | D | E | F | G max |
G min |
H | J | K | L | M | N | P | Q max |
Q min |
R max |
R min |
S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TW-304 | 59 | 110 | 85 | 70.6 | 4 | 26 | 3.5 | -6.5 | 17.5 | 12 | M32*1.5 | 3-M10 | 23 | 51 | 14 | 23 | 20.3 | 11.5 | 6.7 | 1.5 | 23 |
| TW-305 | 60 | 135 | 110 | 82.6 | 4 | 33 | 1 | -9 | 20 | 12 | M40*1.5 | 3-M10 | 27 | 62 | 14 | 26.5 | 23.8 | 19.5 | 6 | 1.5 | 23 |
| TW-306 | 81 | 169 | 140 | 104.8 | 5 | 45 | 11 | -1 | 19 | 20 | M55*2.0 | 6-M10 | 30 | 73 | 20 | 32 | 29.25 | 24 | 7.5 | 1.5 | 31 |
| TW-308 | 91 | 210 | 170 | 133.4 | 5 | 52 | 14.5 | -1.5 | 20.5 | 30 | M60*2.0 | 6-M12 | 37 | 95 | 25 | 38.7 | 35 | 30 | 10.5 | 1.5 | 35 |
| TW-310 | 100 | 254 | 220 | 171.4 | 5 | 75 | 8.5 | -10.5 | 25 | 45 | M85*2.0 | 6-M16 | 42 | 110 | 30 | 51 | 46.6 | 34.5 | 12 | 1.5 | 40 |
| TW-312 | 110 | 304 | 220 | 171.4 | 6 | 91 | 8 | -15 | 28 | 50 | M100*2.0 | 6-M16 | 48 | 129 | 30 | 61.3 | 56 | 46.5 | 12 | 1.5 | 48 |
法蘭尺寸 Dimensions
單位/UNIT: mm
| 型式 | A | B | C | D | E | F | G | L | V |
|---|---|---|---|---|---|---|---|---|---|
| TW-305 A4 | 71 | 135 | 110 | 63.513 | 15 | 4 | 96 | 15 | 3-M6 |
| TW-306 A5 | 91 | 169 | 140 | 82.563 | 15 | 5 | 116 | 16 | 3-M6 |
| TW-308 A6 | 103 | 210 | 170 | 106.375 | 17 | 5 | 150 | 18 | 3-M6 |
| TW-310 A8 | 113 | 254 | 220 | 139.719 | 18 | 5 | 190 | 25 | 3-M8 |
| TW-312 A8 | 122 | 304 | 220 | 139.719 | 18 | 6 | 190 | 25 | 3-M8 |
