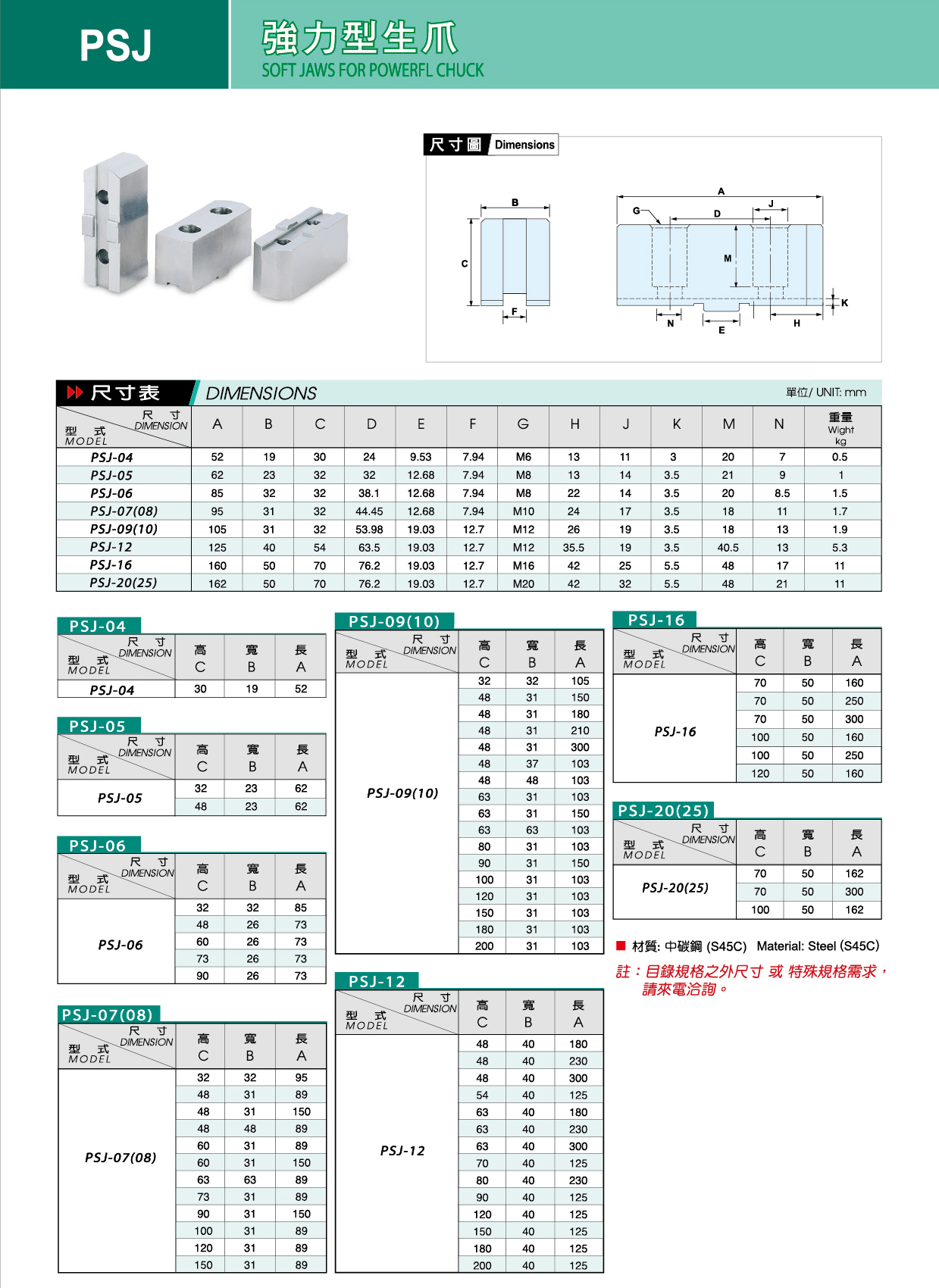

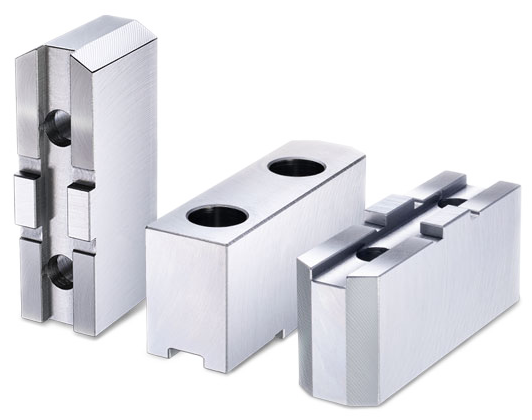

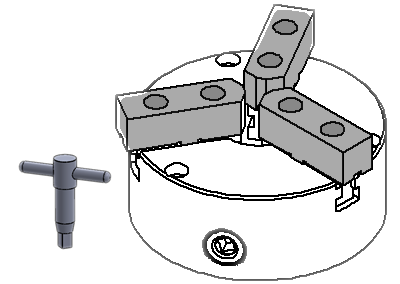

強力生爪

SOFT JAWS FOR POWERFUL CHUCK

強力生爪　標準高

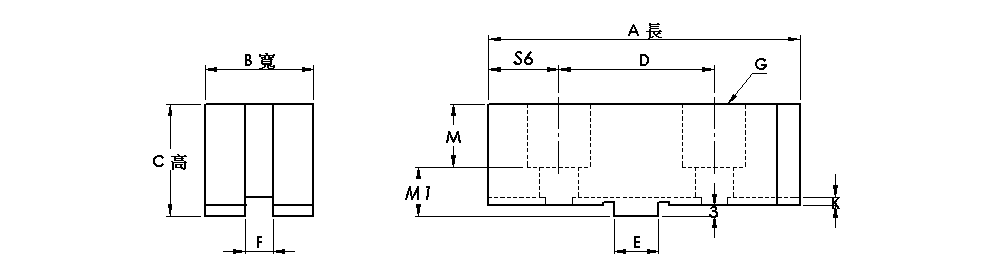

尺寸圖　Drawing

尺寸表　Dimensions 單位/UNIT: mm

型式	A 長	B 寬	C 高	E	F	K	S6	D	M	M1	G 螺絲	重量 kg
PSJ-04	52	19	30	9.53	7.94	3	13	24	20	10	M6	0.5
PSJ-05	62	23	32	12.68	7.94	3.5	13	32	21	11	M8	1
PSJ-06	85	31	32	12.68	7.94	3.5	13	38.1	20	12	M8	1.5
SJ-07 (08)	95	31	32	12.68	7.94	3.5	17	44.45	18	14	M10	1.7
PSJ-9 (10)	105	31	32	19.03	12.7	3.5	20	53.98	18	14	M12	1.9
PSJ-12	125	40	54	19.03	12.7	3.5	26	63.5	40	14	M12	5.3
PSJ-16	160	50	70	19.03	12.7	5.5	42	76.2	48	22	M16	11
PSJ-20 (25)	160	50	70	19.03	12.7	5.5	42	76.2	48	22	M20	11

■ 材質: 中碳鋼

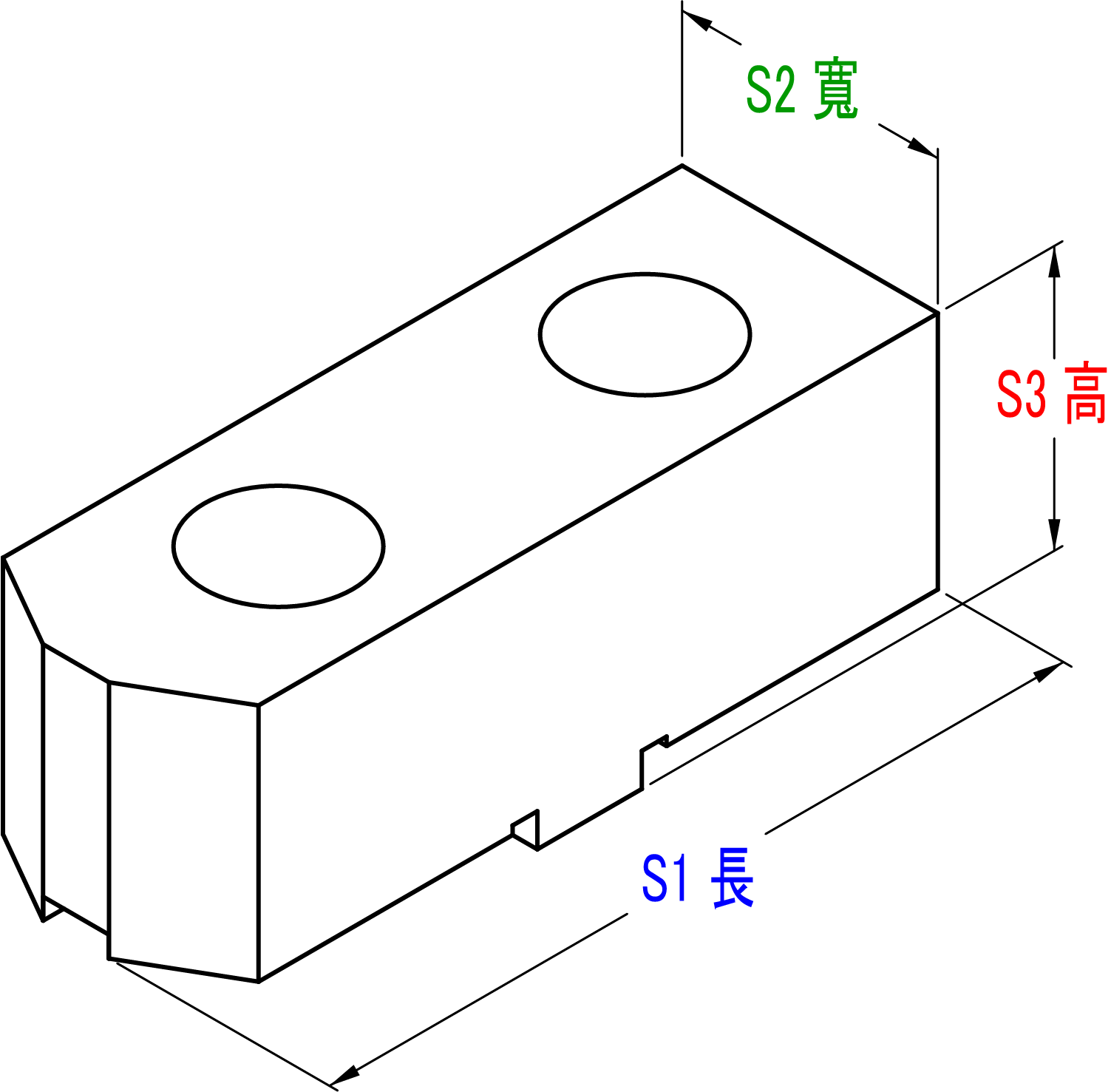

強力生爪　全部尺寸

PSJ-04

型式	S3 高	S2 寬	S1 長	備註
PSJ-04	30	19	52

PSJ-05

型式	S3 高	S2 寬	S1 長	備註
PSJ-05	32	23	62
PSJ-05	48	23	62

PSJ-06

型式	S3 高	S2 寬	S1 長	備註
PSJ-06	31	31	85	雙頭倒角
PSJ-06	48	26	73
PSJ-06	60	26	73
PSJ-06	73	26	73
PSJ-06	90	26	73

PSJ-07 (08)

型式	S3 高	S2 寬	S1 長	備註
PSJ-07 (08)	32	31	95	雙頭倒角
PSJ-07 (08)	48	31	89
PSJ-07 (08)	48	31	150
PSJ-07 (08)	48	48	89
PSJ-07 (08)	60	31	89
PSJ-07 (08)	60	31	150
PSJ-07 (08)	63	63	89
PSJ-07 (08)	73	31	89
PSJ-07 (08)	90	31	150
PSJ-07 (08)	100	31	89
PSJ-07 (08)	120	31	89
PSJ-07 (08)	150	31	89

PSJ-09 (10)

型式	S3 高	S2 寬	S1 長	備註
PSJ-09 (10)	32	31	105	雙頭倒角
PSJ-09 (10)	48	31	150
PSJ-09 (10)	48	31	180
PSJ-09 (10)	48	31	210
PSJ-09 (10)	48	31	300
PSJ-09 (10)	48	37	103
PSJ-09 (10)	48	48	103
PSJ-09 (10)	63	31	103
PSJ-09 (10)	63	31	150
PSJ-09 (10)	63	63	103
PSJ-09 (10)	80	31	103
PSJ-09 (10)	90	31	150
PSJ-09 (10)	100	31	103
PSJ-09 (10)	120	31	103
PSJ-09 (10)	150	31	103
PSJ-09 (10)	180	31	103
PSJ-09 (10)	200	31	103

PSJ-12

型式	S3 高	S2 寬	S1 長	備註
PSJ-12	48	40	180
PSJ-12	48	40	230
PSJ-12	48	40	300
PSJ-12	54	40	125
PSJ-12	63	40	180
PSJ-12	63	40	230
PSJ-12	63	40	300
PSJ-12	70	40	125
PSJ-12	80	40	230
PSJ-12	90	40	125
PSJ-12	120	40	125
PSJ-12	150	40	125
PSJ-12	180	40	125
PSJ-12	200	40	125

PSJ-16

型式	S3 高	S2 寬	S1 長	備註
PSJ-16	70	50	160
PSJ-16	70	50	250
PSJ-16	70	50	300
PSJ-16	100	50	100
PSJ-16	100	50	250
PSJ-16	120	50	160

PSJ-20 (25)

型式	S3 高	S2 寬	S1 長	備註
PSJ-20 (25)	70	50	160
PSJ-20 (25)	70	50	300
PSJ-20 (25)	100	50	160
